Лидер

Люки-невидимки напольные мод. ЛИДЕР для всех видов напольных покрытий

Напольный люк Лидер

Напольные люки-невидимки модели ЛИДЕР относятся к ревизионным люкам скрытого монтажа, предназначенным для установки в перекрытия или полы. Применяются под все виды напольной плитки, плитки из камня и практически под все существующие напольные покрытия. Главная отличительная особенность люков Лидер заключается в том, что они оснащены съемной крышкой и открываются при помощи скоб-ввертышей, а также могут быть укомплектованы поворотными замками для запирания.

ПРЕДНАЗНАЧЕНЫ ДЛЯ УСТАНОВКИ И ЭКСПЛУАТАЦИИ ТОЛЬКО ВНУТРИ ПОМЕЩЕНИЙ. К КРЫШКЕ СКРЫТОГО ЛЮКА ЛИДЕР МОЖНО ПРИКЛЕИВАТЬ КЕРАМИЧЕСКУЮ ПЛИТКУ, МОЗАИКУ, КЕРАМОГРАНИТ, ГРЕС, МРАМОР, ЛИНОЛЕУМ, КОВРОЛИН, ПАРКЕТ, ПАРКЕТНУЮ ДОСКУ, ЛАМИНАТ ИЛИ ФРАГМЕНТЫ ЛЮБЫХ ДРУГИХ НАПОЛЬНЫХ ПОКРЫТИЙ

Напольный потайной люк состоит из наружной рамы, изготовленной из стального углового профиля сечением 40х40 мм, и рамки крышки, выполненной из трубы с прямоугольным сечением 20х40 мм. Наружная рама по внутреннему просвету обварена квадратной трубой сечением 15х15 мм, образующей посадочное обнижение под рамку крышки, а рамка крышки, в свою очередь, по просвету усилена сварной крестовиной. В горизонтальной полке углового профиля наружной рамы по всем четырем сторонам выполнены технологические отверстия под дюбели для закрепления люка в проеме. К рамке крышки люка при помощи саморезов по металлу прикручена гипсоволокнистая плита, к которой приклеивается фрагмент напольного покрытия. Гипсоволокно, в этом случае, является достаточно прочным материалом, который к тому-же хорошо скрепляется с любым клеем для напольных покрытий.

Напольный люк под плитку Лидер

Напольный люк под плитку Лидер съемный

ЛЮКИ ЛИДЕР СО СТОРОНОЙ ДО 550 ММ ОСНАЩАЮТСЯ ОДНОЙ РЕЗЬБОВОЙ ВТУЛКОЙ ПО ЦЕНТРУ КРЫШКИ И УДЕРЖИВАЮТСЯ В РЕВИЗИОННОМ ПРОЕМЕ ПОД СОБСТВЕННЫМ ВЕСОМ. ЛЮКИ СО СТОРОНОЙ 550 ММ И БОЛЕЕ ОСНАЩАЮТСЯ ДВУМЯ РЕЗЬБОВЫМИ ВТУЛКАМИ ПО ДИАГОНАЛИ КРЫШКИ, А ТАКЖЕ ДВУМЯ ПОВОРОТНЫМИ ЗАМКАМИ-ЗАПОРАМИ

Для открывания и закрывания люка в его комплектацию входят одна или две (в зависимости от размера люка) ручки-ввертыша М12, предназначенные для вкручивания в резьбовые втулки, вваренные в крышку люка и доступные через отверстия в гипсоволокнистой плите, которые, соответственно, дублируются впоследствии в наклеиваемом на люк фрагменте напольного покрытия. Для маскировки резьбовых втулок к каждому люку прилагаются одна или две (в зависимости от размера люка) нержавеющие резьбовые заглушки.

Люк напольный Лидер под плитку

Напольные потайные люки ЛИДЕР открывают доступ к инженерным коммуникациям, размещенным в полах бассейнов, саун, гаражей, автомоек, СТО, супермаркетов, а также используются для обустройства всевозможных лазов, например, в овощной или винный погреб, подвал, цокольный этаж и т.д. в коттеджном строительстве. При открывании крышка люка поднимается фронтально вверх и затем откладывается в сторону, освобождая ревизионный проем.

ТАБЛИЦА ЦЕН НА НАПОЛЬНЫЕ ЛЮКИ ЛИДЕР СТАНДАРТНЫХ РАЗМЕРОВ

Ш х Д, мм	Цена, грн	Ш х Д, мм	Цена, грн	Ш х Д, мм	Цена, грн
400 х 400	3559	600 х 600	5213	800 х 800	6777
500 х 500	4456	700 х 700	5975	900 х 900	7510

ПРИМЕЧАНИЕ: Кроме стандартных, т.наз. "круглых" размеров наша компания может изготовить под заказ люк по индивидуальным размерам с точностью до 1 мм, например, под уже готовый проем.

ТАБЛИЦА РАЗМЕРОВ НАПОЛЬНЫХ ЛЮКОВ-НЕВИДИМОК МОД. ЛИДЕР

Модель люка Ш х Д, мм	Размеры в свету Ш х Д, мм	Размеры крышки Ш х Д, мм	Размеры проема Ш х Д, мм	Габариты люка Ш х Д х Гл, мм
400 х 400	362 х 362	382 х 382	400 х 400	472 х 472 х 45
500 х 500	462 х 462	482 х 482	500 х 500	572 х 572 х 45
600 х 600	562 х 562	582 х 582	600 х 600	672 х 672 х 45
700 х 700	662 х 662	682 х 682	700 х 700	772 х 772 х 45
800 х 800	762 х 762	782 х 782	800 х 800	872 х 872 х 45
900 х 900	862 х 862	882 х 882	900 х 900	972 х 972 х 45

Как видно из таблицы, номинальный размер потайного люка мод. ЛИДЕР соответствует его посадочному размеру или размеру технологического проема, в который люк устанавливается.

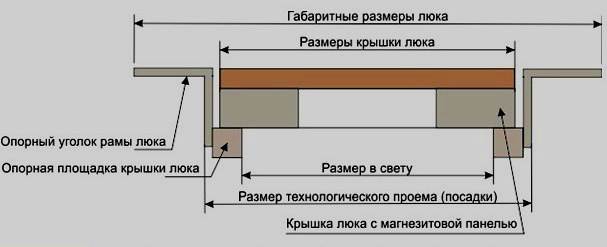

СХЕМА МОНТАЖА НАПОЛЬНОГО ЛЮКА ЛИДЕР

Схема установки напольного люка Лидер
